Bearbeitungsköpfe
Bearbeitungsköpfe

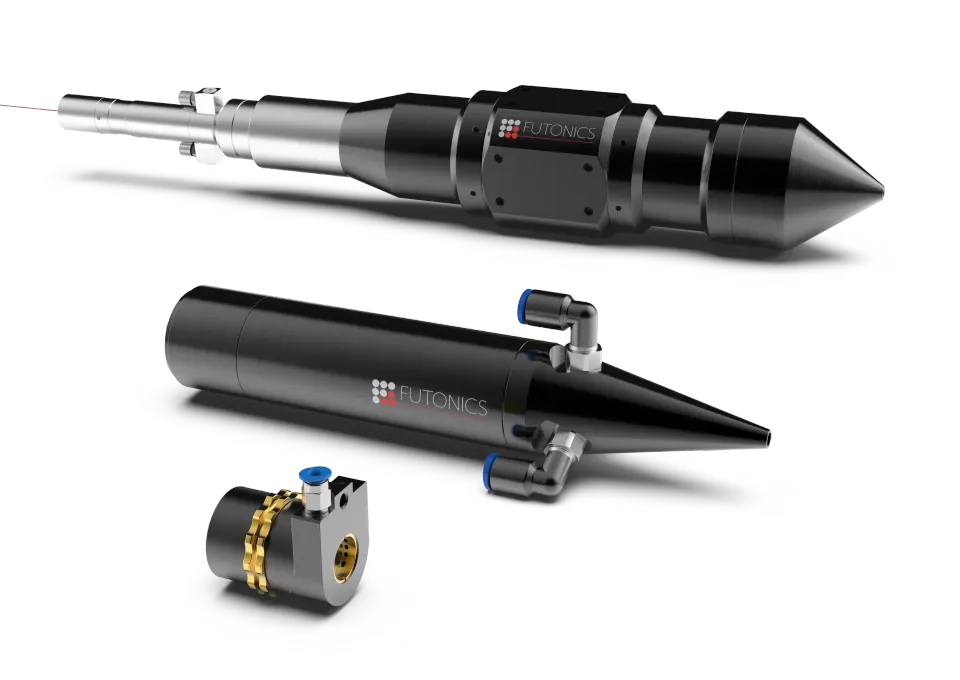

Fokussierköpfe für leistungsstarke 2 µm Laseranwendungen mit unterschiedlichen Fokusdurchmessern.
Überblick
Fokussierung für Schweißen und Schneiden
Die Bearbeitungsköpfe fokussieren fasergeführte Strahlung in anspruchsvollen optischen Systemen. Die Produktreihe deckt sowohl feine Bearbeitungsprozesse als auch industrielle Anwendungen ab.
Ausführungen mit einstellbarem Fokusabstand sind ebenfalls erhältlich. Die Tabellen unterscheiden die festen Spezifikationen der aufgeführten Modelle.
Technische Spezifikationen
| Parameter | FMH1000/1000 | FMH160/40 | FMH100/9 |
|---|---|---|---|
| Wellenlängenbereich | 1940–2050 nm | 1940–2050 nm | 1940–2050 nm |
| Abstand Gehäuse–Fokus | 10 mm | 46 mm | 9 mm |
| Abstand Linse–Fokus | 1000 mm | 160 mm | 100 mm |
| Strahldurchmesser im Fokus (1/e²) | 1000 µm | 40 µm | 9 µm |
| Fokusdurchmesser (Beugungsscheibchen) | 2000 µm | 80 µm | 18 µm |
| Eingangs-NA | 0.14 | 0.15 | 0.22 |
| Objekt-NA | 0.0006 | 0.03 | 0.138 |
| Faseranschluss | SMA | QBH | SMA / QBH |
| Gehäuseabmessungen | 48.5 × 39.6 mm | 250 × 43.1 mm | 448 × 99.96 mm |
| Geeignete Laserleistung | 400 W | 400 W | 400 W |
| Parameter | Wert |
|---|---|
| Anwendung FMH1000/1000 | Schweißen |
| Anwendungen FMH160/40 und FMH100/9 | Schneiden |
