Kollimatoren
Kollimatoren
Einstellbare Faserkollimatoren für 2 µm Lasersysteme in CF-, SMA- und QBH-Ausführungen.
Überblick
Kollimation für fasergeführte Laserstrahlen
Die kompakten Kollimatoren ermöglichen die Strahlkollimation in Industrieanlagen, optischen Versuchsaufbauten und Laborsystemen. Infrarotgeeignete optische Materialien helfen, Verluste zu begrenzen.
Futonics fertigt außerdem Faserstecker mit Antireflexbeschichtungen für Laserleistungen bis zu 400 W. Anschlusstyp und unterstützte Laserleistung hängen von der gewählten Ausführung ab.
* Die Quelle bezeichnet die Strahldurchmesser als theoretische Strahleigenschaften vor dem Kollimator.
Technische Spezifikationen

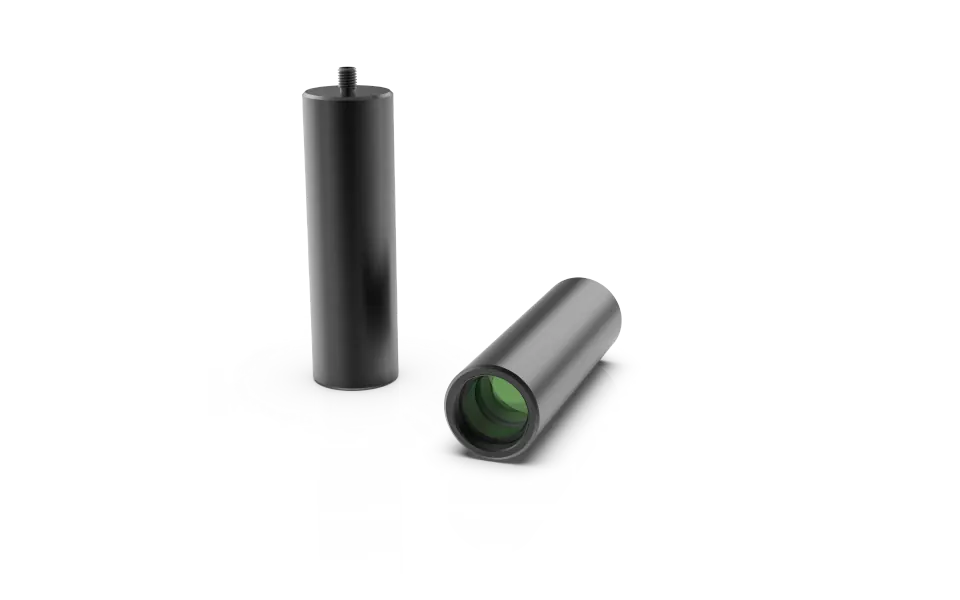

| Parameter | CF44.5 | CF64.3 | CF83.3 | SMA 10mm | SMA 2mm | QBH 10mm |
|---|---|---|---|---|---|---|
| Wellenlängenbereich | 1940–2050 nm | 1940–2050 nm | 1940–2050 nm | 1940–2050 nm | 1940–2050 nm | 1940–2050 nm |
| Effektive Brennweite | 44.7 mm | 64.4 mm | 83.3 mm | 35.7 mm | 6.9 mm | 49.7 mm |
| Strahldurchmesser (1/e²)* | 13.0 mm | 19.0 mm | 16.4 mm | 10.0 mm | 2.0 mm | 10.0 mm |
| Numerische Apertur (NA) | 0.15 | 0.15 | 0.10 | 0.14 | 0.14 | 0.10 |
| Faseranschluss | SMA / Futonics | SMA / Futonics | Futonics | SMA | SMA | QBH |
| Geeignete Laserleistung | 400 W | 400 W | 400 W | 400 W | 400 W | 400 W |
| Gehäuseabmessungen | 117 × 30 mm | 117 × 30 mm | 117 × 30 mm | 60 × 39 mm | — | 68 × 43 mm |
| Gewicht | 112 g | 114 g | 114 g | 172 g | — | 90 g |

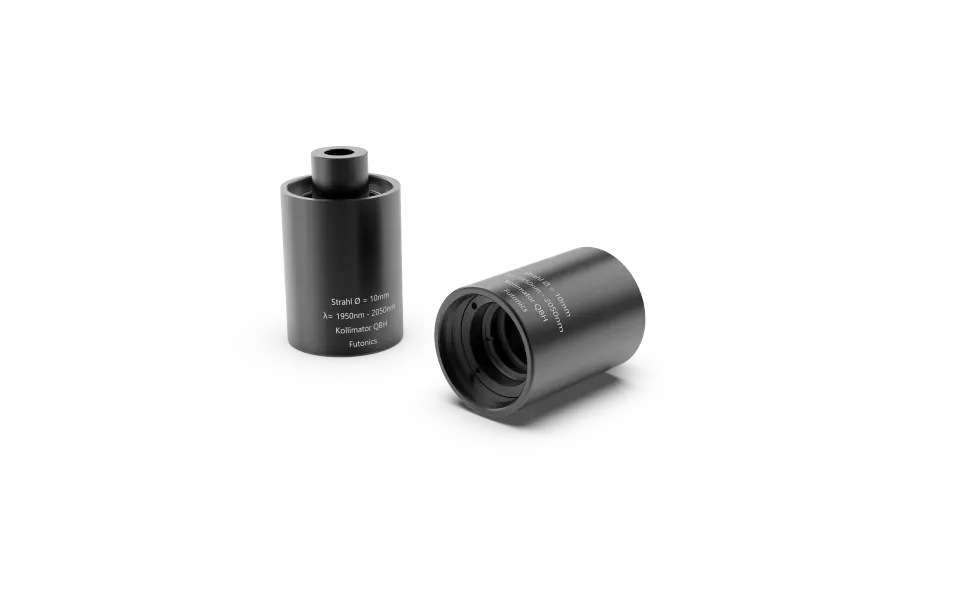

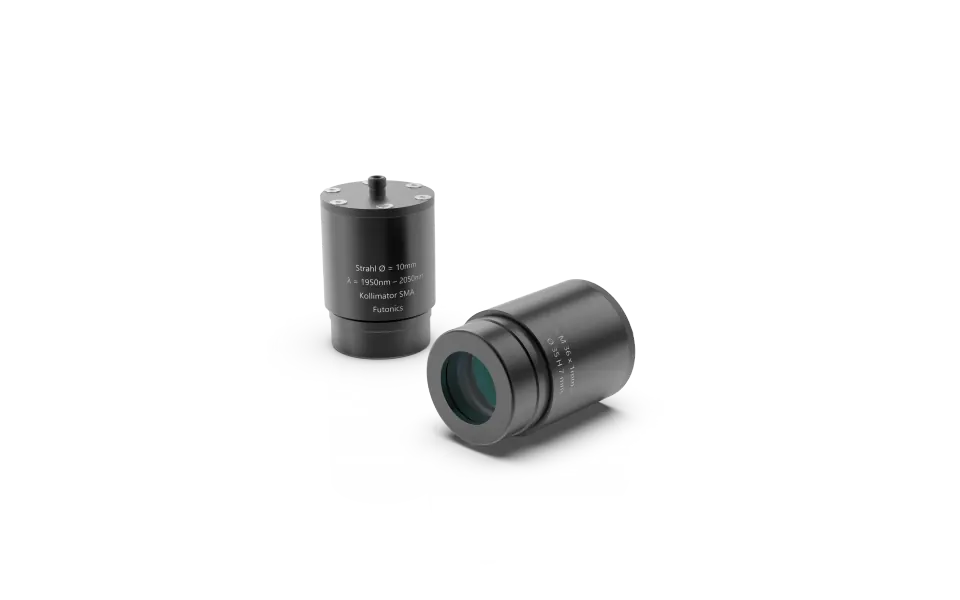

Bildergalerie
