光纤传输激光束的准直

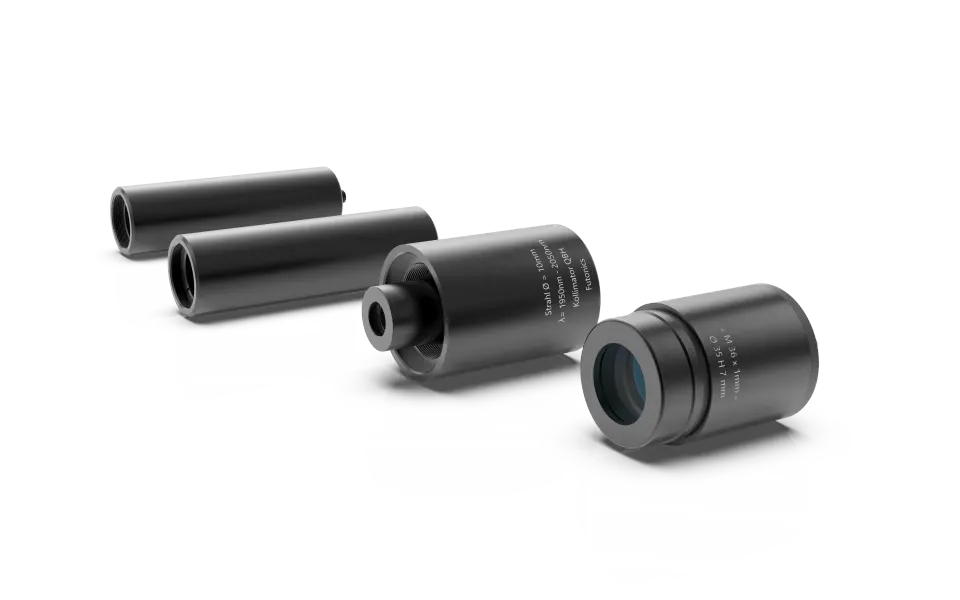

紧凑型准直器适用于工业设备、光学实验和实验室系统中的光束准直。适用于红外波段的光学材料有助于降低损耗。

Futonics 还生产带抗反射镀膜的光纤连接器，适用激光功率最高 400 W。连接器类型和支持的激光功率取决于所选型号。

* 来源将光束直径数值描述为准直器前的理论光束特性。

技术规格

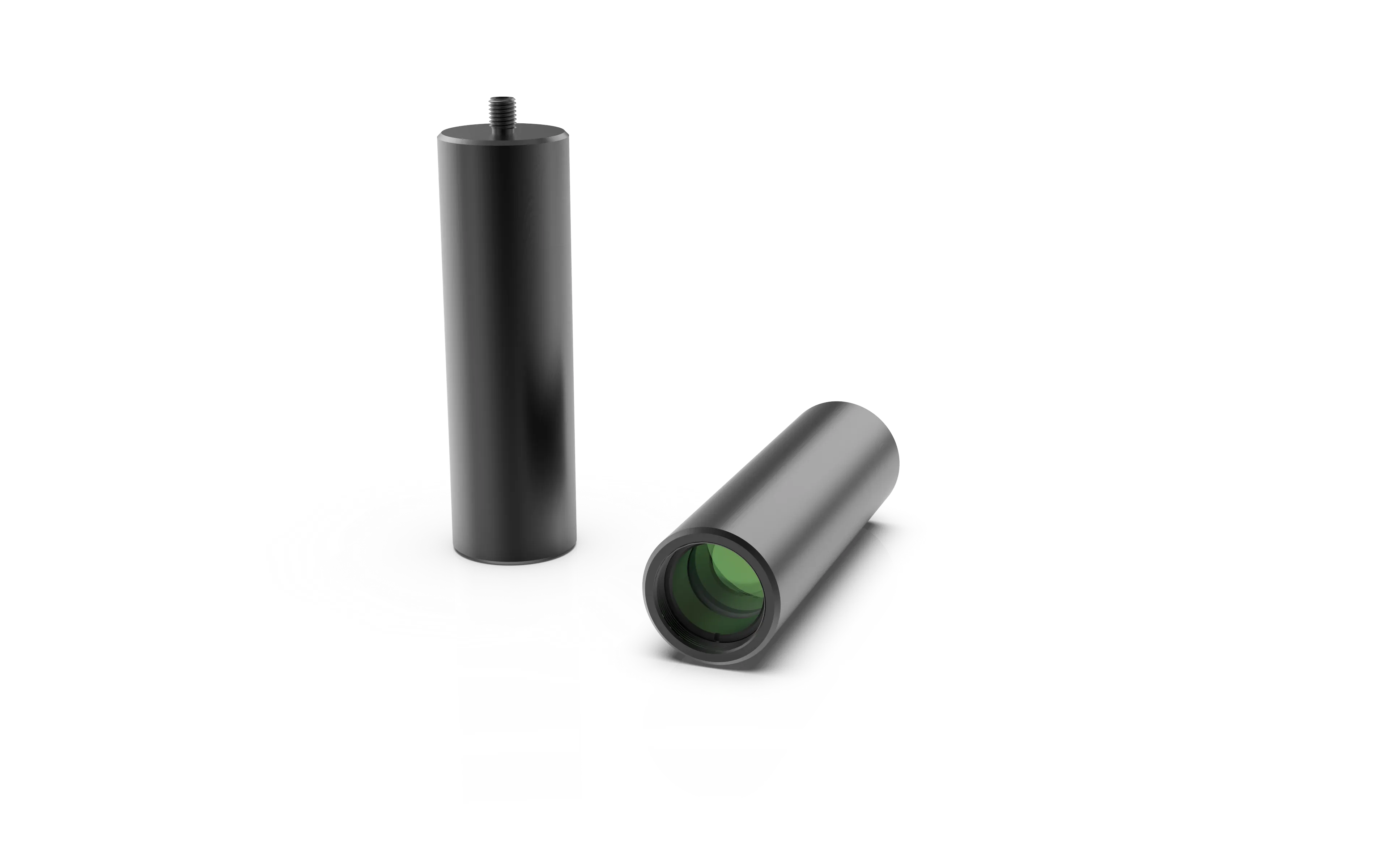

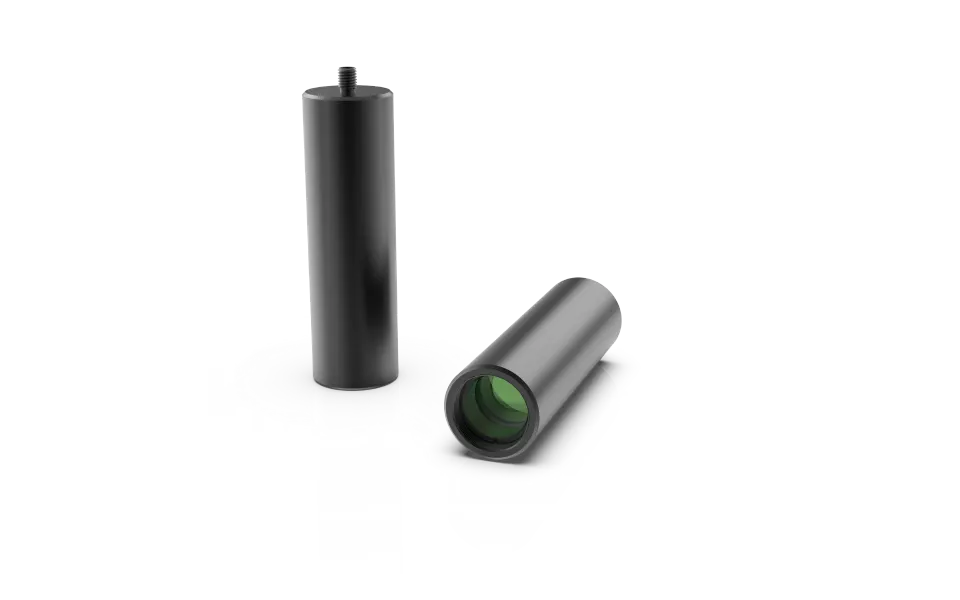

参数	CF44.5	CF64.3	CF83.3	SMA 10mm	SMA 2mm	QBH 10mm
波长范围	1940–2050 nm	1940–2050 nm	1940–2050 nm	1940–2050 nm	1940–2050 nm	1940–2050 nm
有效焦距	44.7 mm	64.4 mm	83.3 mm	35.7 mm	6.9 mm	49.7 mm
光束直径（1/e²）*	13.0 mm	19.0 mm	16.4 mm	10.0 mm	2.0 mm	10.0 mm
数值孔径（NA）	0.15	0.15	0.10	0.14	0.14	0.10

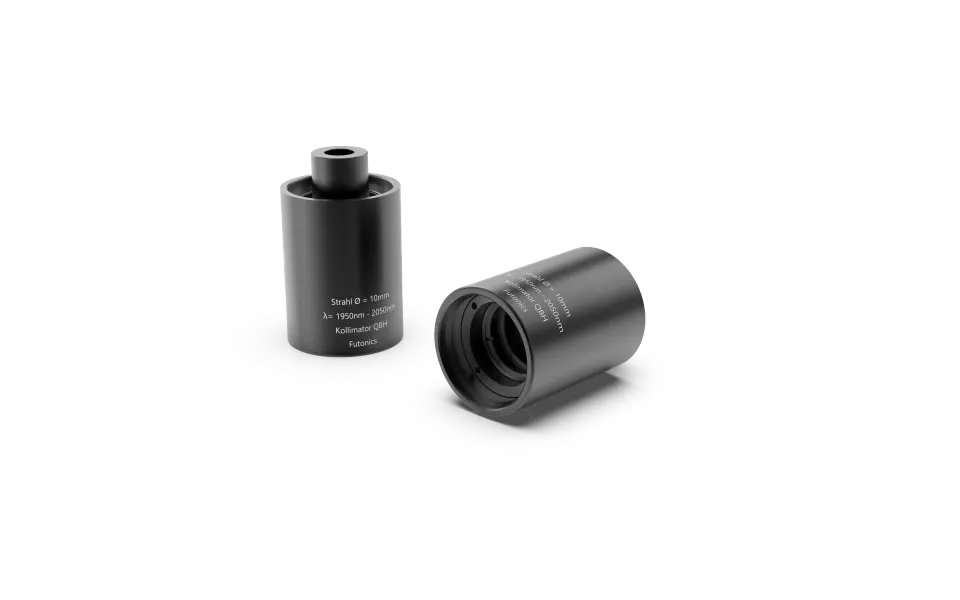

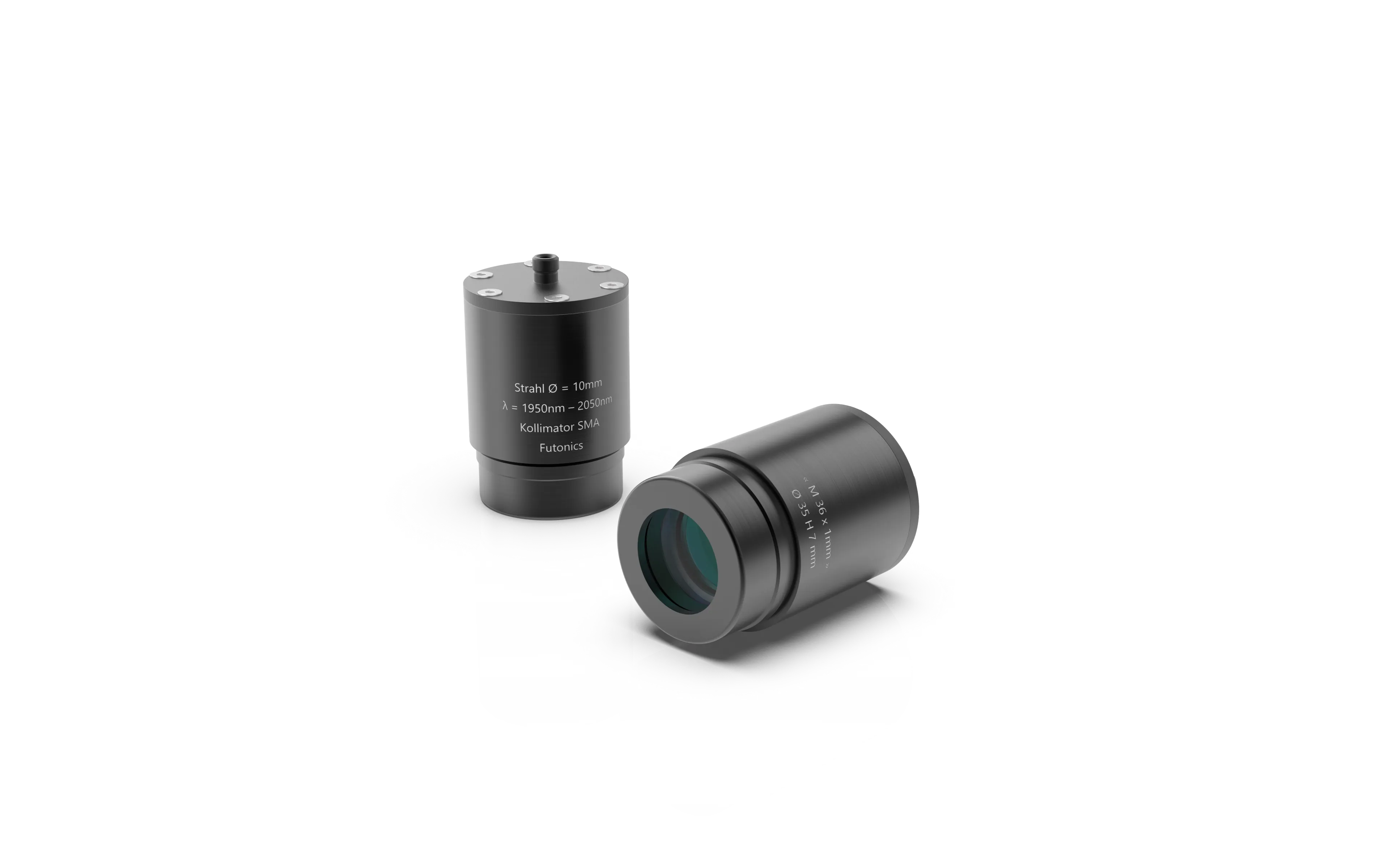

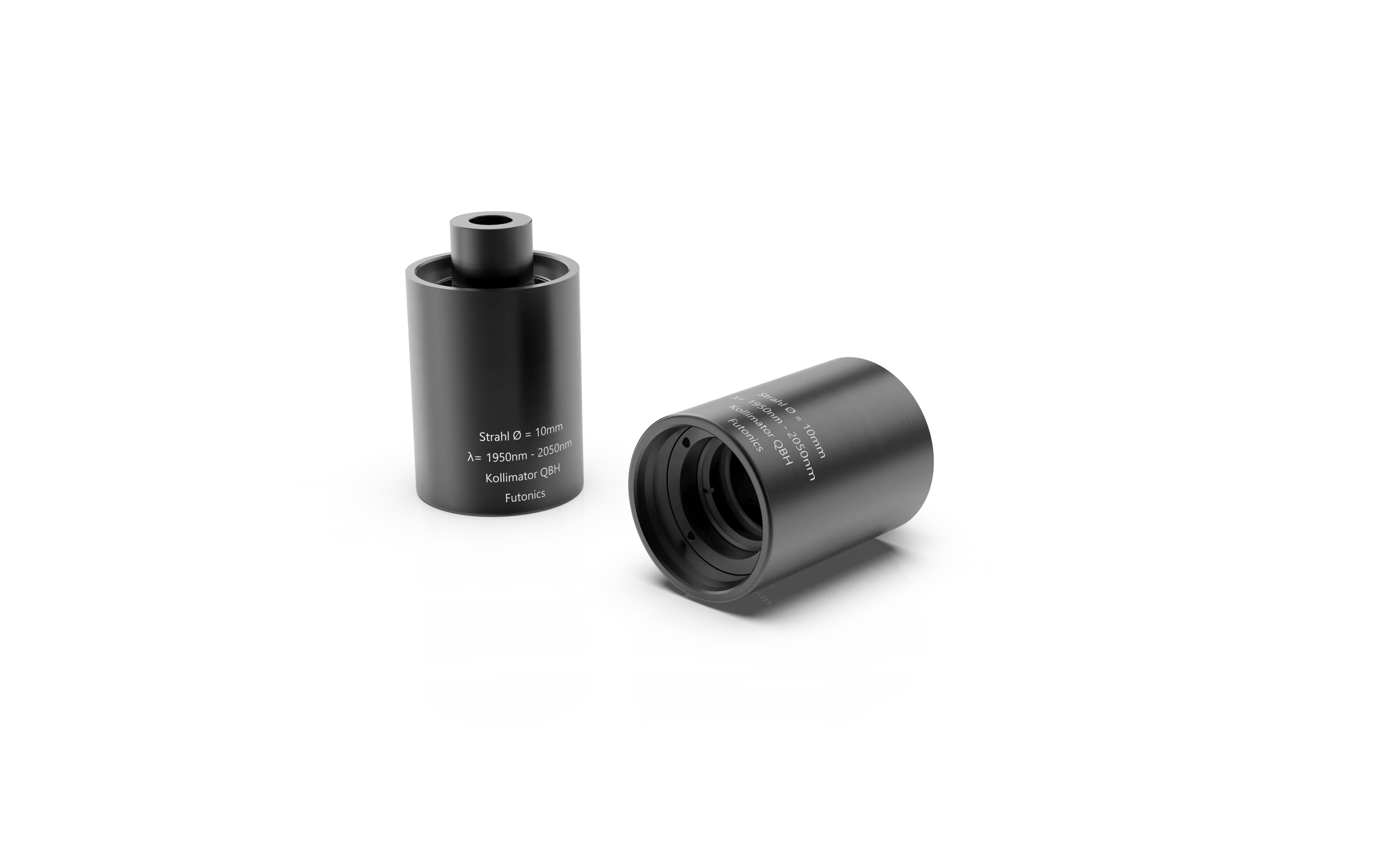

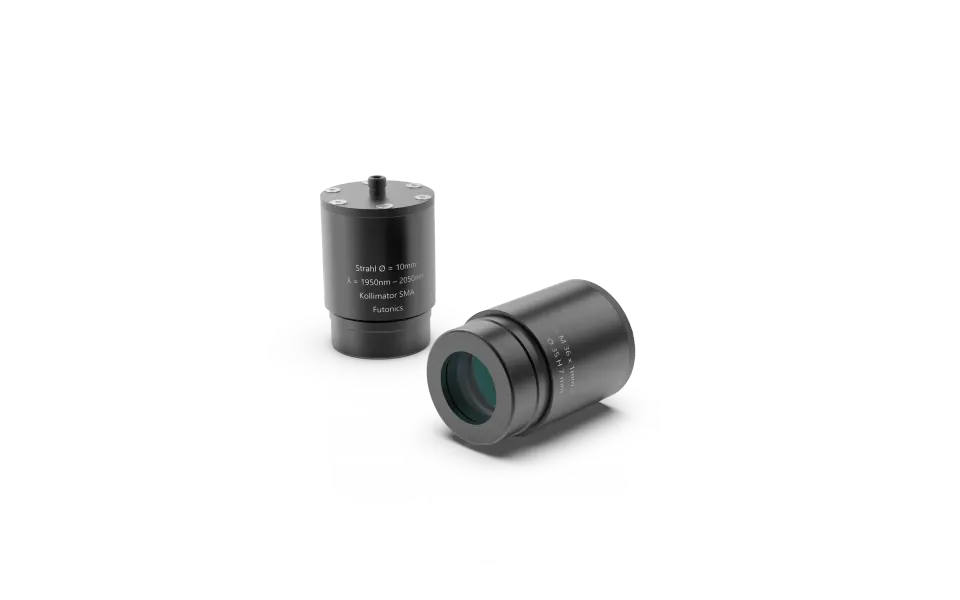

光纤连接器	SMA / Futonics	SMA / Futonics	Futonics	SMA	SMA	QBH
适用激光功率	400 W	400 W	400 W	400 W	400 W	400 W
机箱尺寸	117 × 30 mm	117 × 30 mm	117 × 30 mm	60 × 39 mm	—	68 × 43 mm
重量	112 g	114 g	114 g	172 g	—	90 g
